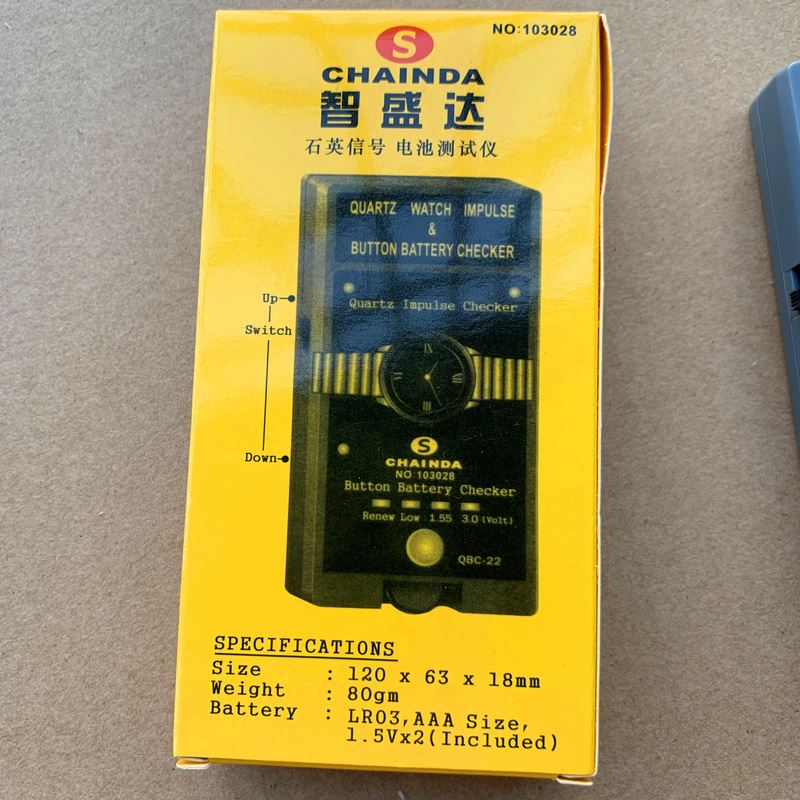

QBC-22 בודק סוללות כפתור דחף קוורץ לשעון, מנתח, כלי לתיקון שעונים

זהו בודק "Q.C" אמין ליצרני מנגנוני שעונים ומפעלי הרכבת שעונים. הוא לא רק בודק את שעון הקוורץ עצמו, אלא גם את סוללות הכפתור.

השלבים הבאים יעזרו לך לבצע את העבודה:

לבודק דופק קוורץ 1. דחוף את המתג כלפי מעלה. 2. הנח את שעון הקוורץ או המנגנון על "מיקום לוח השעון" לבדיקה, יתקבל אחד מהתוצאות הבאות. {A) אין צליל ואין אור ירוק: =או הסוללה או החלקים האלקטרוניים במצב לקוי. פתרון: בדוק / החלף סוללה ונסה שוב. אם עדיין אין תגובה, בדוק / החלף חלקים אלקטרוניים או מנגנון מלא. {B) אם יש צליל והאור הירוק מהבהב, אך המחוגים אינם זזים: =הסוללה והחלקים האלקטרוניים במצב טוב, אך החלקים המכניים במצב לקוי. פתרון: בדוק / החלף חלקים מכניים ונסה שוב. אם עדיין אין תגובה, החלף את המנגנון המלא. {C) אם שומעים צליל, האור הירוק מהבהב והמחוגים זזים:=שעון הקוורץ או המנגנון במצב טוב. לבודק סוללות כפתור 1. דחוף את המתג כלפי מטה. 2. הנח את הסוללה על "מיקום לוח בדיקת הסוללה" לבדיקה; ודא שהצד החיובי {+) כלפי מטה. 3. לחץ על הכפתור הפלסטי, נורות רמת הסוללה יציגו את המתח. האור הצהוב =יש להחליף, מתח חלש האור הירוק הראשון =נמוך, 10.5 וולט. האור הירוק השני = טוב, 1.55 וולט. האור הירוק השלישי =טוב, 3.00 וולט. סוללה : גודל LR03/AAA, 1.5Vx 2 {not Included)
